產品介紹PRODUCTS
產品種類
- 柱-同徑鋼筋續接器
- SRC樑-電焊型鋼筋續接器
- 柱-同徑萬向鋼筋續接器
- 柱-錨錠型鋼筋續接器
-
-

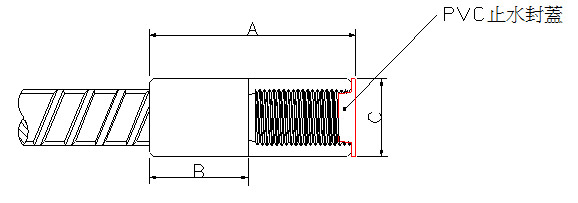

柱-同徑鋼筋續接器
- 適用範圍：柱，牆，樑，版與二次施工預埋鋼筋
- 材 質：AISI 1045，JIS G 4051 S45C-S55C
| 規格 |
A/mm |
B/mm |
C/mm |
牙距P/mm |
牙數 |
| D36 |
80±1 |
40 |
48 |
3.0 |
13±1 |
| D32 |
72±1 |
36 |
42 |
3.0 |
12±1 |
| D29 |
66±1 |
33 |
38 |
3.0 |
11±1 |
| D25 |
60±1 |
30 |
34 |
3.0 |
10±1 |
| D22 |
54±1 |
27 |
30 |
3.0 |
9±1 |
| D19 |
48±1 |
24 |
27 |
3.0 |
8±1 |
| D16 |
40±1 |
20 |
25 |
3.0 |
8±1 |
| D13 |
38±1 |
19 |
20 |
3.0 |
9±1 |
-
-

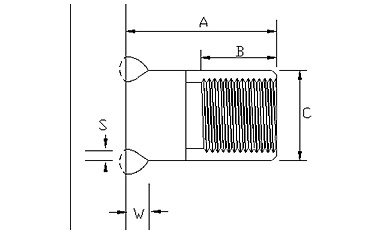

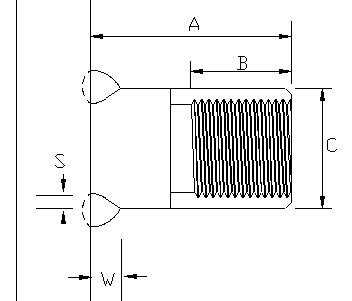

SRC樑-電焊型鋼筋續接器
- 適用範圍：SRC樑筋電焊續接工程
- 材 質：AISI 1030(1035),
JIS G 4051 S30C (S35C)
| 鋼筋規格 (mm) |
W (mm) |
S (mm) |
| #11 |
10 |
10 |
| #10 |
10 |
10 |
| #08 |
10 |
6 |
| #07 |
10 |
6 |
| #06 |
9 |
8 |
| #05 |
8 |
8 |
| #04 |
8 |
8 |
| 規格 |
A/mm |
B/mm |
C/mm |
牙距P/mm |
牙數 |
| D36 |
60±1 |
40 |
55 |
3.0 |
13±1 |
| D32 |
56±1 |
36 |
50 |
3.0 |
12±1 |
| D25 |
50±1 |
30 |
38 |
3.0 |
10±1 |
| D22 |
46±1 |
27 |
36 |
3.0 |
9±1 |
| D19 |
45±1 |
24 |
32 |
3.0 |
8±1 |
| D16 |
35±1 |
20 |
28 |
3.0 |
8±1 |
| D13 |
35±1 |
19 |
25 |
3.0 |
9±1 |
-
-

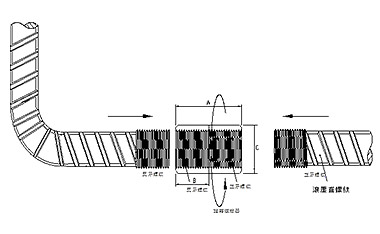

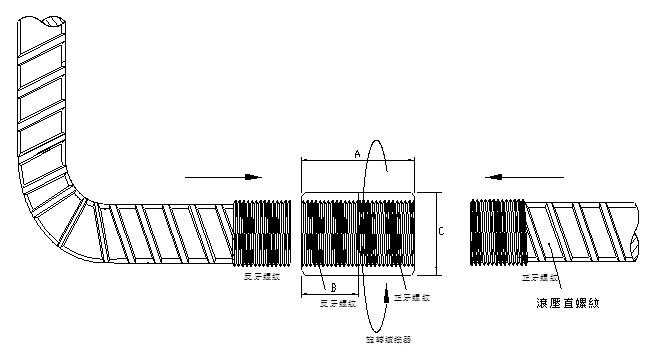

柱-同徑萬向鋼筋續接器
- 適用範圍：柱，牆，樑，版收頭施工鋼筋
- 材 質：AISI 1045，JIS G 4051 S45C-S55C
| 規格 |
A/mm |
B/mm |
C/mm |
牙距P/mm |
牙數 |
| D36 |
78±1 |
40 |
48 |
3.0 |
13±1 |
| D32 |
72±1 |
36 |
42 |
3.0 |
12±1 |
| D29 |
66±1 |
33 |
38 |
3.0 |
11±1 |
| D25 |
60±1 |
30 |
34 |
3.0 |
10±1 |
| D22 |
60±1 |
27 |
30 |
3.0 |
10±1 |
| D19 |
48±1 |
24 |
27 |
3.0 |
8±1 |
| D16 |
40±1 |
20 |
25 |
3.0 |
8±1 |
| D13 |
38±1 |
19 |
20 |
3.0 |
9±1 |
-
-

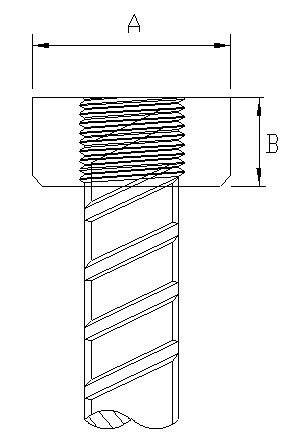

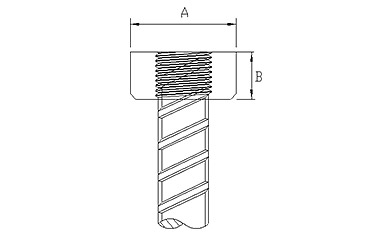

柱-錨錠型鋼筋續接器
- 適用範圍：柱頂收頭，樑筋彎勾錨錠施工續接鋼筋
- 材 質：AISI 1045，JIS G 4051 S45C
| 規格 |
A/mm |
B/mm |
牙距P/mm |
牙數 |
| D36 |
72±1 |
36 |
3.0 |
12±1 |
| D32 |
65±1 |
32 |
3.0 |
11±1 |
| D29 |
60±1 |
30 |
3.0 |
10±1 |
| D25 |
50±1 |
25 |
3.0 |
8±1 |
| D22 |
45±1 |
25 |
3.0 |
8±1 |
| D19 |
38±1 |
20 |
3.0 |
7±1 |
| D16 |
30±1 |
17 |
3.0 |
7±1 |
| D13 |
25±1 |
16 |
3.0 |
8±1 |
